RP2040开发板，做嵌入式开发

拿它做点能跑起来的东西，配了一块1.8寸屏：屏幕、电池、主控、充电板。

项目开在4choor3/rp2040-txt-reader，接线表在hardware/PINOUT.md，带图的分步制作指南在docs/BUILD_GUIDE.zh-CN.md。

选型

对于板子的选择：

选RP2040最为方便：插上线就是U盘，驱动装一次就识别、不用开热点、不用编译器。

物料清单

自己焊接的话，主控要买未焊接排针的散件版，屏幕需要焊接好的，不能是裸板。

结构

屏幕（最底层，屏面朝外）→ 缓冲层 + 电池（中层）→YD-RP2040 + TP4056（顶层）

主控53.3 × 22.9 mm能放在约56 × 34 mm的屏幕背后，电池夹在中间。

缓冲层

屏幕背面有LDO、贴片阻容，有的批次还带SD卡座，凸起1–2mm。软包锂电池皮很薄，不能直接压上去。需要垫一些软的中层。

焊接

先拆掉排针

如果收到板子后者屏幕是已经焊好排针的版本，需要先拆下排针：

1. 用斜口钳或尖嘴钳夹碎排针底部的黑色塑料座，让金属针彼此独立。
2. 一手镊子夹住一根针，一手用电烙铁加热背面的焊点；锡化啦就轻轻往外抽。
3. 吸锡器吸净孔内残锡，或者用牙签趁热捅穿——孔必须通透，后面要穿线。

屏幕接线

剪8根约5cm的30AWG硅胶线，分别穿过屏幕底板那8个孔（VCC、GND、SCL、SDA、RES、DC、CS、BLK）焊死。

电源链路

电池红线焊TP4056的B+，黑线焊B−。这两根正负极不能接反或短接。

接着OUT+出来先过拨动开关再过主控Vin，OUT−接主控GND。

飞线对接

把屏幕上焊接的8根线从电池侧边翻上来，一根一根焊到主控对应引脚上。每焊一根都先比划长度：剪掉多余的、重新剥皮再焊，保证线贴着电池边缘走、不拱起来。

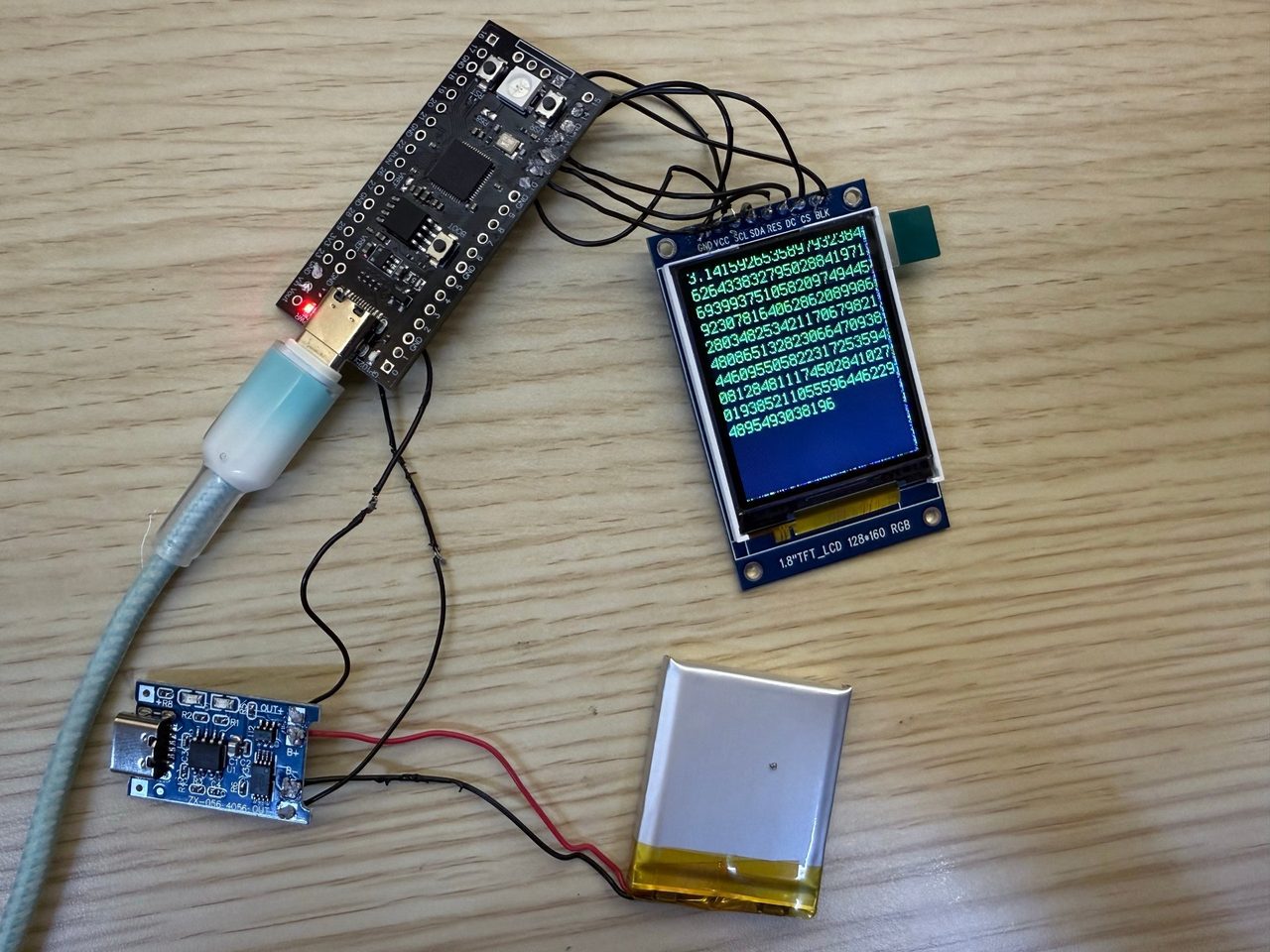

全部接完就是文章开头那张图的样子。

按键

两个按键各自的一个引脚并联起来接GND，另一个引脚分别接GP16 / GP17。主控内部上拉，按下即拉低触发，不占地方也不用额外元件。

接线表

屏幕（1.8寸ST7735，走硬件SPI1）

板上通常只引出一个3V3孔，接两根线不方便。做法是在屏幕端把VCC和BLK短接，并联后共用一根飞线接到3V3，最整洁。

电源链路（电池 → 充电板 → 开关 → 主控）

翻页按键

通电前检查

拨开关之前确认这几处：

• 剪断的金属废线头全部清理干净，没有掉进任何板子缝隙里。
• 从底板翻上来的导线外皮完好，没有被板边锋利焊盘割破露铜。
• 电池与任何金属针脚、焊点之间都有绝缘（双面胶或硬塑料片），没有被刺穿的可能。
• 有条件就上万用表蜂鸣档：该通的关键引脚确实通，相邻引脚没有意外短路。

上电

接线正确、固件也烧好之后拨开关，屏幕会亮起来打印启动信息——这台跑的是CircuitPython 10.3.0，画面里的提示文字是固件自带的拼音化中文。

屏幕上出现字，说明SPI那五根线、复位、片选和供电正确。

屏幕是彩屏，能显示标准24位BMP图片，仓库里examples/image_viewer.py可做测试。

放文件：插上线就是U盘

1. Type-C线插设备连电脑，会弹出一块名叫CIRCUITPY的U盘。
2. 把UTF-8编码的book.txt拖进盘根目录，拔线。
3. 拨开关开机，按「下一页」从第一页开始读。

充电时线要插在TP4056的Type-C口，插主控口是直接给主控供电，不走充电板。

固件

板子跑的是CircuitPython（仓库：adafruit/circuitpython）。屏幕驱动、中文字体、翻页逻辑一共216行，另外依赖三个库，都在Adafruit的仓库里：

• Adafruit_CircuitPython_ST7735R — 屏幕底层驱动
• Adafruit_CircuitPython_Display_Text — 文本排版
• Adafruit_CircuitPython_Bitmap_Font — 加载点阵字体
• 想一次拿齐，用官方合集Adafruit_CircuitPython_Bundle

中文用的是BDF点阵字体，文泉驿点阵宋体有现成的中文字形可以转。

注意：

• CircuitPython 9.x起FourWire从displayio拆成了独立的fourwire模块，照8.x教程写会报AttributeError，表现是背光亮但屏幕全黑——很容易误判成焊接问题。
• 这块屏的色序是BGR，建display时要显式bgr=True，不设颜色会反。

仓库

完整制作指南（选型 → 烧录 → 组装 → 排障）在docs/BUILD_GUIDE.zh-CN.md，接线表在hardware/PINOUT.md，代码与示例在仓库根目录。MIT协议，欢迎照抄。
